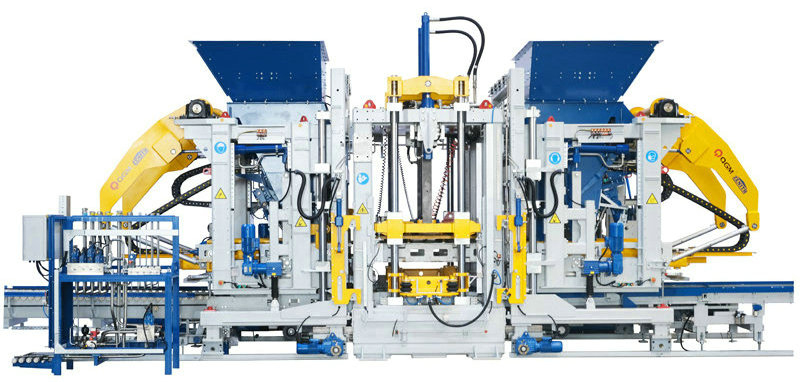

Mesin Blok Beton ZN2000C

Mesin Blok Beton ZN2000C mangrupikeun modél anu dikembangkeun diri. Hal ieu dicirikeun ku gelar luhur intelijen jeung automation, sarta ngagunakeun pinuh ku téhnologi motong-ujung tinggi-tech kayaning digitalisasi jeung sistem informasi, nu loba dipaké dina pangwangunan kota anyar jeung kota bolu.

Fitur:

méja Geter Dual, dalapan motor servo (opsional) parabot Top

Majelis modular pikeun pangropéa langkung gampang

Kapasitas luhur, produktivitas luhur

Ukuran palet 1400x1400/1300mm

Ngabentuk aréa 1320x1350/1250mm

Jangkungna produk 40-500mm

Jumlah blok Bata hollow: 18 blok/cetakan (390x190x190mm)

Bata standar: 105 blok / kapang (240x115x53mm)

Bata jalan: 66 blok / kapang (200x100x60mm)

Ukuran alat Kira-kira. 10.000

Kira-kira. 4.700

Kira-kira. 3.400

Sistim Geter Gaya éksitasi maksimum tabel Geter: 200 / kN

Gaya éksitasi maksimum sirah pencét: 40 / kN

Parameter listrik Total kakuatan (rujukan): 231 / kW

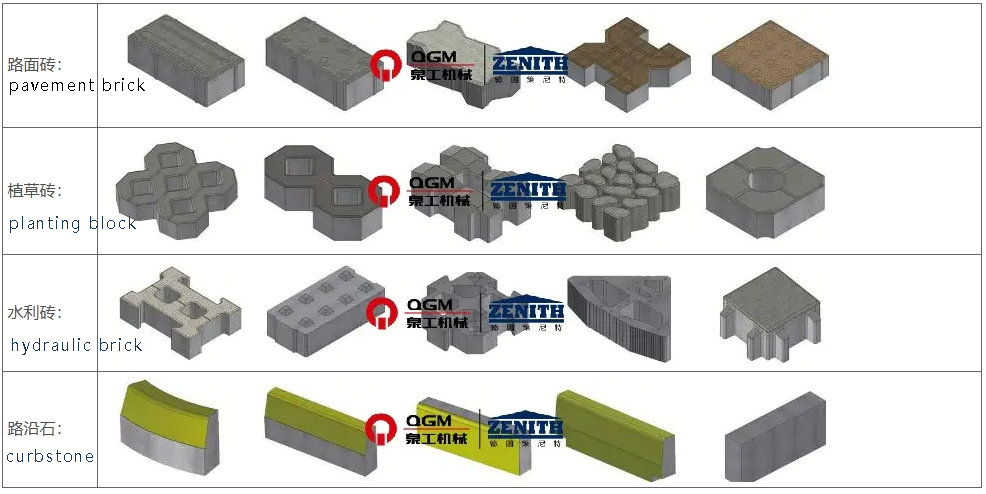

Diagram skéma tina sampel bata anu dihasilkeun ku alat

Kaunggulan teknis

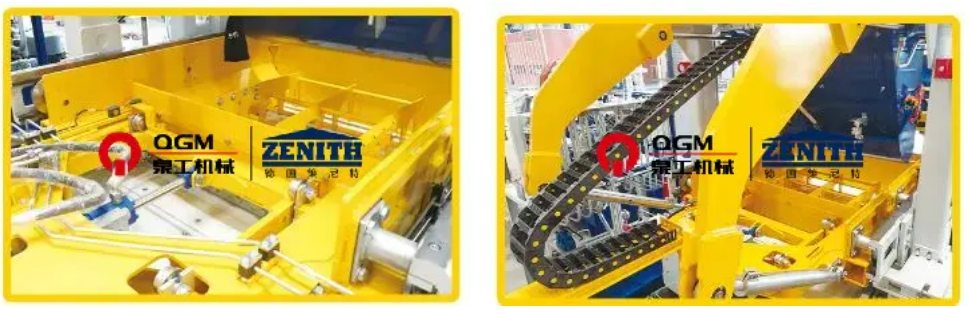

1. Desain pigura kualitas luhur versi Jerman

Pigura mainframe adopts struktur pigura dilas-kakuatan tinggi dirancang ku téhnologi dipaténkeun Zenit urang, nu geus dilas ku baja bagian husus ngaropéa, kalawan desain lumrah, malah jeung las geulis, sarta sakabeh pigura ngalaman perlakuan Geter sepuh pikeun mastikeun kualitas luhur jeung stabilitas tinggi pigura. Prosés desain struktural canggih ngajadikeun mainframe expandable, sarta lawang kapang samping jeung fungsi nutup, ékstraksi inti (dewan) fungsi, fungsi implantation dewan polystyrene, jsb bisa ditambahkeun salajengna.

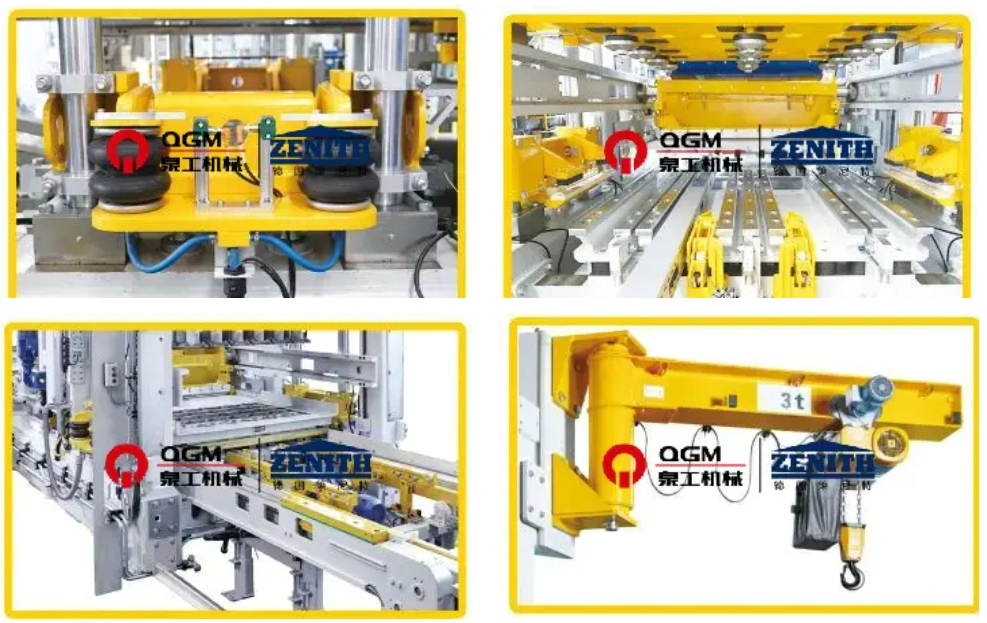

2.Automatic gancang Sistim robah kapang

Nalika kapang ditransferkeun ka posisi host, sistem ngangkat na nyadar parobahan kapang otomatis dina alat robah kapang gancang. The molds luhur jeung handap otomatis clamped pneumatically, nu aman, efisien, basajan pikeun beroperasi sarta merenah pikeun mulasara. Ieu utamana ngawengku:

Pneumatic kapang clamping alat: Ieu utamana diwangun ku bracket kapang jeung pneumatic clamping rod dina dua sisi, nu mantuan dina clamping sarta ngaropéa nu molds na damping nalika mesin host mawa kaluar pre-Geter jeung Geter utama, ku kituna pikeun ngahontal éfék Geter pangalusna sarta manjangkeun umur jasa tina molds.

Pneumatic indenter alat Ngonci: indenter geus dibereskeun ku alat clamping kalawan airbag, nu bisa kalayan gampang tur gancang ngaganti indenter, shorten waktu ngagantian kapang jeung instalasi, sarta mastikeun docking akurat pigura kapang handap sarta indenter luhur.

Alat Insertion Mold Listrik: Alat pamasangan kapang dianggo pikeun masang kapang kana mesin utama sareng pikeun nyocogkeun sareng nyabut kapang tina mesin ku cara ku bracket kapang listrik, anu tiasa diterapkeun kana kalolobaan kapang di pasar, sareng kurung kapang khusus tiasa dianggo pikeun kapang khusus.

Kapang Ngarobah Alat: Dipasang dina pigura tina mesin utama, éta dipaké pikeun ngangkat sarta loading nu molds nalika ngarobah molds, dilengkepan ranté listrik kerekan jeung alat leumpang listrik.

3. Sistem fabrikasi

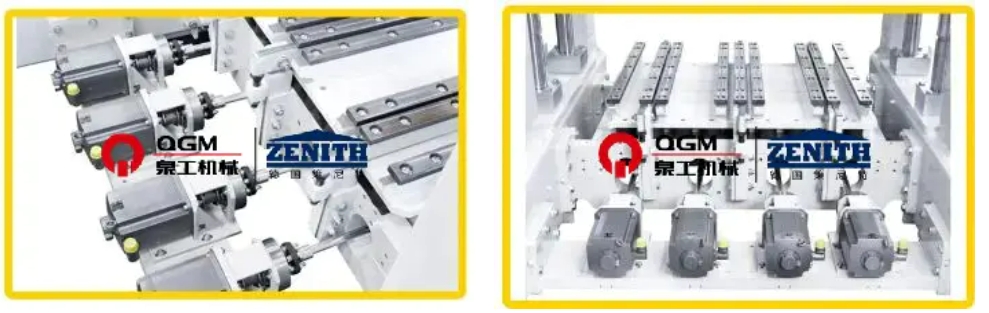

4. Sistem Geter servo "Ultra-dinamis":

"Ultra-dinamis" téhnologi Geter servo mangrupakeun jenis-efisiensi tinggi, Sistim Geter timer adaptif husus dirancang pikeun mesin bata; motor servo tiasa ngadamel respon panggancangna dina waktu réaksi shortest, merealisasikan kinerja Geter pangluhurna, ngurangan jumlah semén dipaké sarta pondok siklus produksi, ngahasilkeun produk beton-kompak tinggi; sistem Geter bisa flexibly adaptasi jeung kabutuhan produk beton béda. Motor servo tiasa ngadamel réspon panggancangna dina waktos réaksi anu paling pondok pikeun ngawujudkeun kinerja geter anu paling luhur, anu tiasa ngirangan jumlah semén, ngirangan siklus produksi, sareng ngahasilkeun produk beton anu kompak pisan; sistem Geter bisa flexibly diadaptasi kana kaperluan produksi produk beton béda.

8 unit geter sareng kasaimbangan mékanis diatur masing-masing ku 8 drive servo;

8 motor servo, dipasang masing-masing dina balok isolasi geter éksternal anu ngadukung motor;

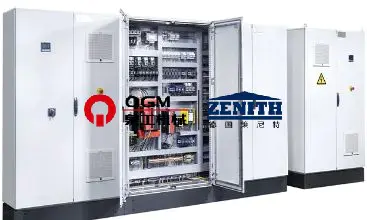

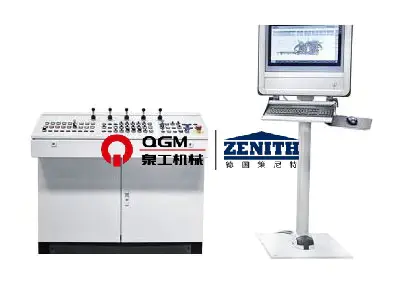

5. Sistim kontrol servo akurat

Ngaliwatan eupan balik sinyal, ngadalikeun fase jeung speed Geter, kontrol gerak nyingkronkeun,-speed tinggi sayaga, bisa réngsé dina periode pondok waktu Geter jeung éliminasi Geter, pikeun mantuan shorten siklus molding, sarta pangaruh ngerem hadé. Ngaliwatan posisi jeung speed ganda katutup-loop, ngadalikeun gaya éksitasi ngan meta dina arah nangtung, maksimalkeun pungsi gaya éksitasi éféktif, sarta dina waktos anu sareng ulah karuksakan gaya éksitasi horizontal kana mesin, manjangkeun umur jasa pakakas, sarta bisa nyieun setélan béda pikeun sarat produk béda, sarta ngahasilkeun produk kualitas luhur.

Kepala pencét, pigura kapang, mobil agrégat jeung mobil lawon anu dikawasa ku klep arah sabanding jeung eupan balik spool, nu boga waktu respon gancang; modeu kontrol loop katutup sensor kapindahan / encoder-PLC-proporsional arah klep-silinder diadopsi, nu ngajadikeun kontrol leuwih akurat, sarta aksi silinder nu leuwih gancang sarta leuwih stabil; stasiun hidrolik ngadopsi pompa piston variabel, anu henteu ngaluarkeun minyak tekanan sareng ngabongkar pompa nalika sistem hidrolik ngahontal tekanan set pikeun ngirangan konsumsi énergi; stasiun hidrolik adopts accumulator suplai minyak bantu, nu ngurangan konsumsi énergi; jeung stasiun hidrolik adopts accumulator suplai minyak bantu, nu ngurangan pamakean énérgi jeung ngurangan konsumsi énergi. Stasiun hidrolik adopts accumulator suplai minyak bantu, nu bisa dipaké pikeun sababaraha lampah dina waktos anu sareng, sarta tekanan tina sistem hidrolik stabil; sistem hidrolik boga sensor tekanan, nu bisa dipintonkeun dina panel operasi pikeun gampang nempo; sistem hidrolik boga sensor hawa, coolers na pamanas, nu éféktif bisa ngadalikeun hawa minyak, ku kituna minyak hidrolik boga kinerja alus.

6. Sistem hidrolik
